Technical Note

Journal of Korea Water Resources Association. January 2021. 61-69
https://doi.org/10.3741/JKWRA.2021.54.1.61

ABSTRACT


MAIN

  • 1. 서 론

  • 2. 스마트시티 홍수분석 연계플랫폼

  •   2.1 홍수분석을 위한 분석 모델 구조 설계

  •   2.2 유역유출 분석 모듈

  •   2.3 하천흐름 분석 모듈

  •   2.4 도시유출 분석 모듈

  • 3. 결 론

1. 서 론

최근 신도시들은 여러 친수시설과 산책로 등을 이용하기 위하여 하천과 강에 밀접하게 위치하여 개발되고 있다. 이러한 도시들에서 시민들의 안전한 생활 및 관리를 위하여 도시 내 홍수분석의 중요도가 높아져 가고 있다. 또한 최근 빈번히 발생하는 태풍이나 국지성 호우 등의 기상이변은 유역에서 수위 및 유출량을 급격히 변화시켜 갑작스러운 피해를 초래하기도 한다.

많은 인구와 시설들이 몰려 있는 도심지에서는 이러한 피해를 줄이기 위해 침수지역에 대한 예측과 대비가 필요하다. 도시 내 침수지역에 대한 분석은 도시유출 분석을 통해 가능하나, 단일 분석만으로는 정확한 침수지역에 대한 도출이 어렵다. 따라서 도시 내 침수지역에 대한 정확도 높은 예측을 위해서는 유역유출 분석, 하천흐름 분석 그리고 도시유출 분석이 연계되어 결과를 도출할 필요성이 있다.

도시 내 침수지역 예측을 위하여 국외에서도 많은 연구를 수행해 오고 있다. FEMA and HCFCD (2002)에서는 미국 텍사스주 휴스턴시를 대상으로 레이더 강우자료를 기반으로 HEC-HMS와 HEC-RAS를 연계하여 운영하는 시스템을 구성하여 연구한 사례가 있다. Evans and Von Lany (1983)는 영국의 위섬강에서 1차원 유한차분모형을 이용하여 홍수범람을 해석하였고, Tate and Maidment (1999)는 TIN 모델과 HEC-RAS 모형의 지형자료를 결합하는 방법을 통해 홍수범람지역을 도출하였다. Syme and Paudyal (1994)은 스페인의 주카강 홍수터 인근의 홍수관리를 위해 GRASS 모형을 통해 분석을 수행하였다. 미국의 NWS (1997)에서는 캘리포니아 북부에 USBR (U.S. Bureau of Reclamation)이 설치한 자동 LFWS (Local Flood Warning System)을 통해 강우관측자료 기반 강우-홍수 관계를 홍수예측에 활용하였다. 또한, 미국의 수스케한나 강 유역에는 기 구축된 유역의 강우 및 수위 관측자료 그리고 위성자료를 기반으로 홍수예경보를 수행하는 SFFWS (Susquehanna Flood Forecast and Warning System)을 운영하고 있다. 이처럼 국외에서는 다양한 정보와 모델의 조합을 통해 홍수범람지역을 예상하여 예경보를 제공하기 위한 연구를 지속하고 있다.

또한, 국내에서도 다양한 연구가 지속되고 있다. 그 중 한국수자원공사에서는 소양강댐의 유역을 소유역으로 구분하여 GRASS를 활용하여 유출모형에 필요한 자료를 구축한 사례가 있으며, Lee et al. (1999)은 제방월류와 범람홍수해석을 DWOPER모형을 이용하여 수행하여 GIS로 표출하기도 하였다. Bae et al. (2008)은 수문관측 자료를 기반으로 청계천 홍수예측모델을 제시하였고, 실측자료를 통해 모형의 적용성을 검토하였다. Yoo et al. (2006)은 도시홍수량을 산정하기위해 SWMM모형을 이용하여 침수예상지를 추정하였고, GIS 데이터베이스와 연계하여 침수예상피해를 분석하였다. 그러나 두 연구 모두 단순히 해당 지역의 국지적인 정보와 하나의 모델을 통해 분석을 수행했기 때문에 전체적인 홍수의 흐름을 분석하지 못해 높은 정확도를 기대하기 어려웠다. Sin et al. (2000)은 유역에서부터 유출되는 양을 고려하여 하천 수위를 분석하기 위하여 HEC- HMS와 HEC-RAS를 연계하는 방안을 제시하였다. 그러나 도시 내 환경을 고려하지 않아 직접적인 도시 내 홍수범람에 대한 피해는 확인하기 어려웠다.

따라서 본 연구에서는 효율적인 스마트시티 홍수관리를 위하여 유역유출, 하천흐름 그리고 도시유출 분석 모델을 연계하여 도시 내 홍수분석을 수행할 수 있는 스마트시티 홍수분석 연계플랫폼을 개발한다. 2장에서는 홍수분석 연계플랫폼에 대한 구조 및 개발에 대한 내용을 설명하고, 3장에서는 개발된 연계플랫폼의 홍수분석 결과에 대해 검토를 수행하였다.

2. 스마트시티 홍수분석 연계플랫폼

2.1 홍수분석을 위한 분석 모델 구조 설계

스마트시티의 도시 내 홍수분석을 효과적으로 수행하기 위해서는 단순히 하천 수리해석이나 도시 내 관망 분석이 아닌 앞서 서론에서 언급한 바와 같이 여러 모델의 연계가 필요하다. Fig. 1은 도시 내 홍수분석의 정확도를 높이기 위해 여러 모델의 연계 구조를 나타낸 그림이다. 스마트시티 내 도시유출 분석의 정확도를 높이기 위해 도시 주변 하천 흐름 분석을 통해 수위 및 유량을 적용하였고, 하천 흐름 분석의 정확도를 높이기 위해 하천이 시작되는 유역 출구점의 유출량을 낙동강 유역의 유역유출 분석을 통해 도출하였다.

본 연구에서는 부산 Eco Delta City (EDC) 지역 내 홍수범람영역을 도출하기 위하여 우선적으로 낙동강 유역에서의 유역유출 분석을 수행한다. 이후 유역유출 분석을 통해 도출된 유출정보를 기반으로 EDC 지역 인근 하천들의 하천흐름 분석을 수행한다. 하천흐름 분석을 통해 하천 단면 별 수위 정보와 하천 흐름 정보를 획득할 수 있고, 해당 정보를 도시유출 분석에서 하천 출구점 정보로 이용하여 최종적인 도시유출을 분석하게 된다. 해당 분석을 통해 델타지역 내 표면 유출량을 획득하여 홍수 발생시 도시 내 침수 지역에 대한 정보를 획득할 수 있게 된다.

/media/sites/kwra/2021-054-01/N0200540106/images/kwra_54_01_06_F1.jpg

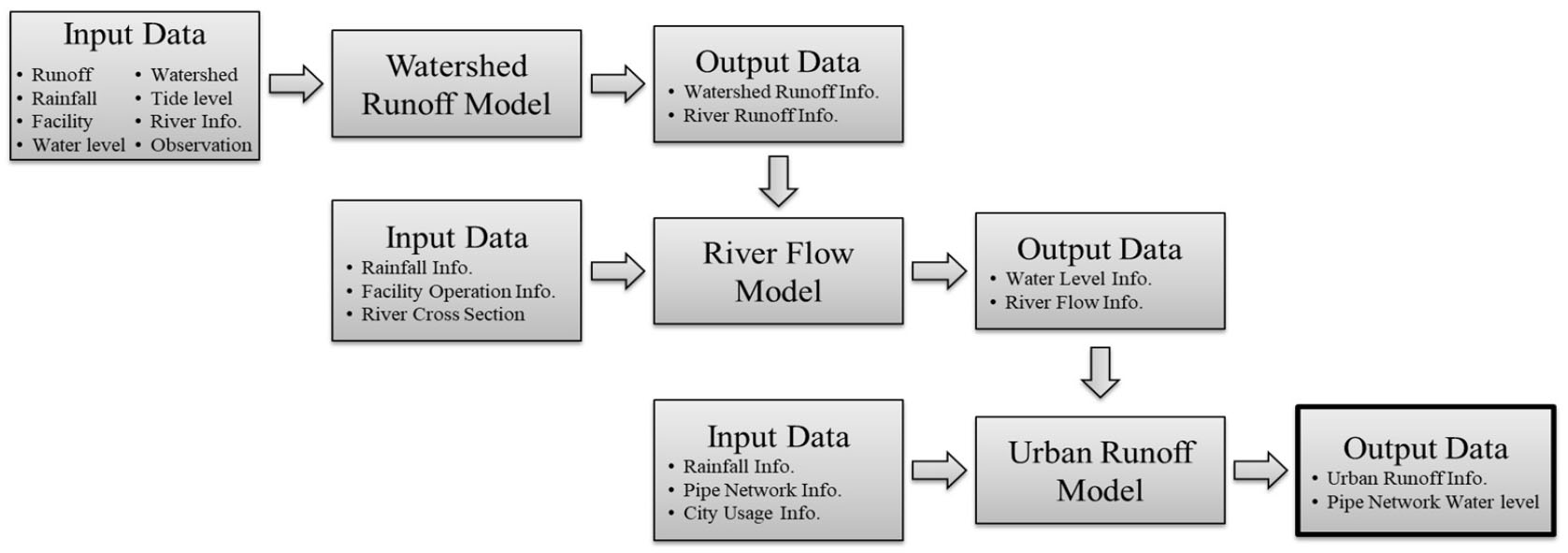

Fig. 1

Urban flood analysis process

2.2 유역유출 분석 모듈

유역유출을 분석하기 위한 많은 연구들이 진행되어 왔고, 현재 많은 모델과 툴들이 제공되고 있다. 그 중 많은 가장 대표적인 것이 HEC-HMS와 저류함수법을 통한 유출량 계산 법이다. 다양한 연구에서 HEC-HMS를 이용하여 유출량을 계산하고 있으나, 본 연구에서는 도시유출에 대한 시스템 직접도를 높이고 상대적으로 유역유출 분석에 대한 시스템 복잡도를 낮추고 계산과 복잡도가 낮추고자 저류함수 모형을 선택하였다. 저류함수 모형은 국내 홍수예보시스템에 탑재되어 현재까지 홍수분석을 위해 사용되고 있다. 본 연구에서는 Fig. 2(a) 낙동강 유역을 대상으로 저류함수 모형을 적용한다.

/media/sites/kwra/2021-054-01/N0200540106/images/kwra_54_01_06_F2.jpg

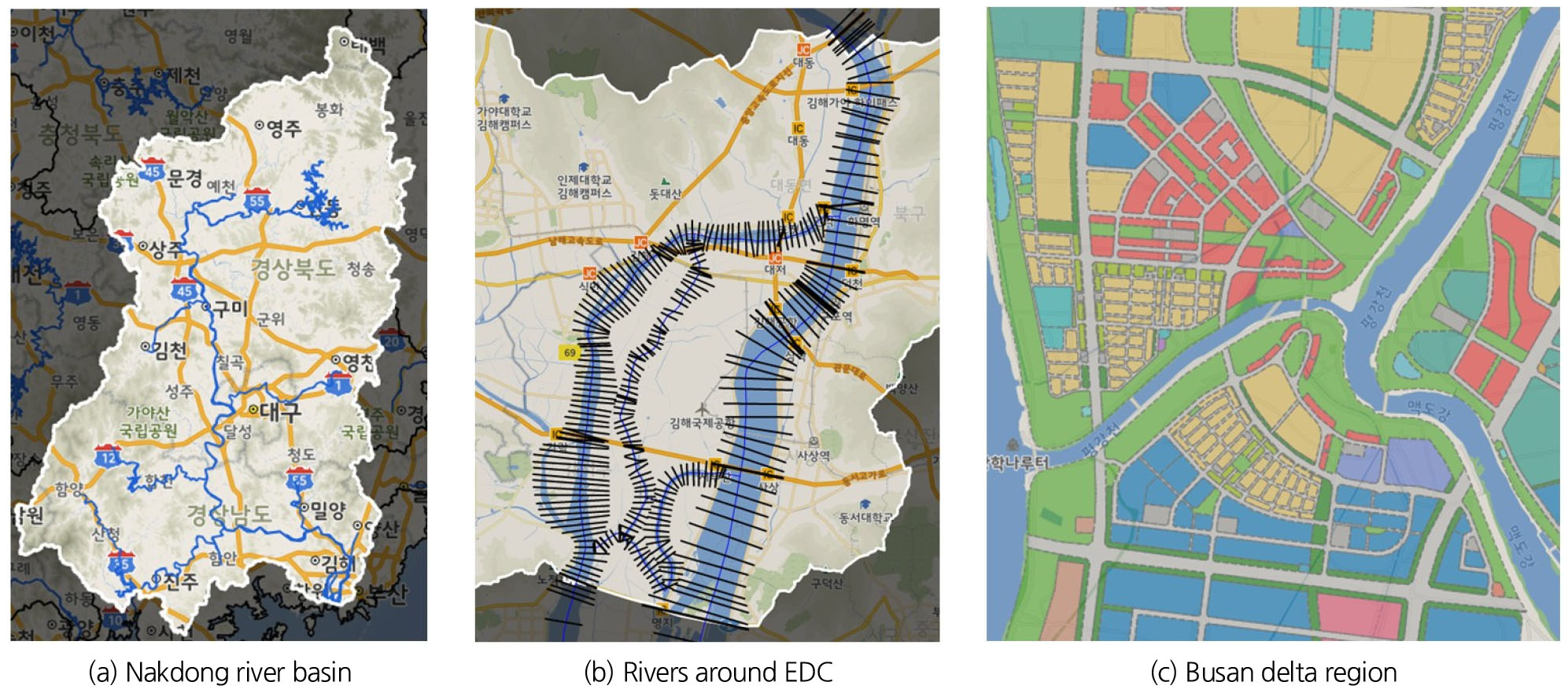

Fig. 2

Analysis area

2.2.1 저류함수 모형

저류함수법은 유출량과 저류량의 관계를 표시하는 저류함수의 홍수파의 운동량 방정식에 대입하여 홍수파의 연속 방정식을 계산함으로써 홍수 유출량을 결정하는 방법으로, 1961년 기무라도시아키에 의해서 제안되었으며, 국내에서는 1974년 한강 홍수예보시스템에 도입된 이후 낙동강, 금강 그리고 섬진강 홍수예보시스템에 채택되어 사용되어지고 있다.

저류함수 모형은 자연 상태에서 발생하는 홍수유출의 특징인 부정류의 특성을 고려하여 해석할수 있는 특성을 갖고 있다. 또한, 제반 변수 등의 파라미터를 과거 강우 및 유출자료를 토대로 도출하기가 용이하며, 일반적인 홍수유출의 특성인 비선형성이 고려되어 있다.

2.2.2 분석 모듈 입력 정보 구성

유역유출을 분석을 위해서는 크게 분할유역, 분할하도, 수문관측 그리고 시설물 정보 4가지 정보의 구축이 필요하다. 그 중 분할유역 정보는 WAMIS (국가수자원관리종합정보시스템)의 수자원단위지도 버전 3.0에 제시된 195개의 표준유역을 사용하였다. 분할유역 정보에는 기본적인 유역 정보와 유역별 유효우량과 유출량을 산정하기 위한 파라미터 정보가 존재한다. 두 번째 분할하도 정보에는 하도 정보와 하도 연결 정보 그리고 하도에서 발생하는 유출을 산정하기 위한 파라미터 정보가 포함된다. 상기 두 가지 항목은 지역적 특성을 갖는 값으로 변경되지 않는 값을 나타낸다.

그에 반해 분석하는 시점 및 상황에 따라 변화하는 수문관측 정보와 시설물 정보의 포함요소는 다음과 같다. 수문관측 정보에는 강수량, 수위 그리고 조위를 관측하는 관측소 정보가 포함된다. 관측정보는 관측소 위치 및 제원 값을 갖는 정보와 관측정보를 갖는 정보로 구분된다. 기본적으로 10분 자료를 활용하고 있으며, 사용자의 선택에 따라 변경할 수 있다. 시설물 정보에는 하천에 존재하는 댐, 저수지 그리고 보 등에 대한 정보를 갖고 있다. 특히 댐과 저수지의 경우 시설물 운용에 대한 시설물의 제원, H-V (수위-용량) 관계 그리고 월류구조물의 H-Q (수위-유량) 관계 정보를 포함한다.

2.2.3 분석 결과 표출

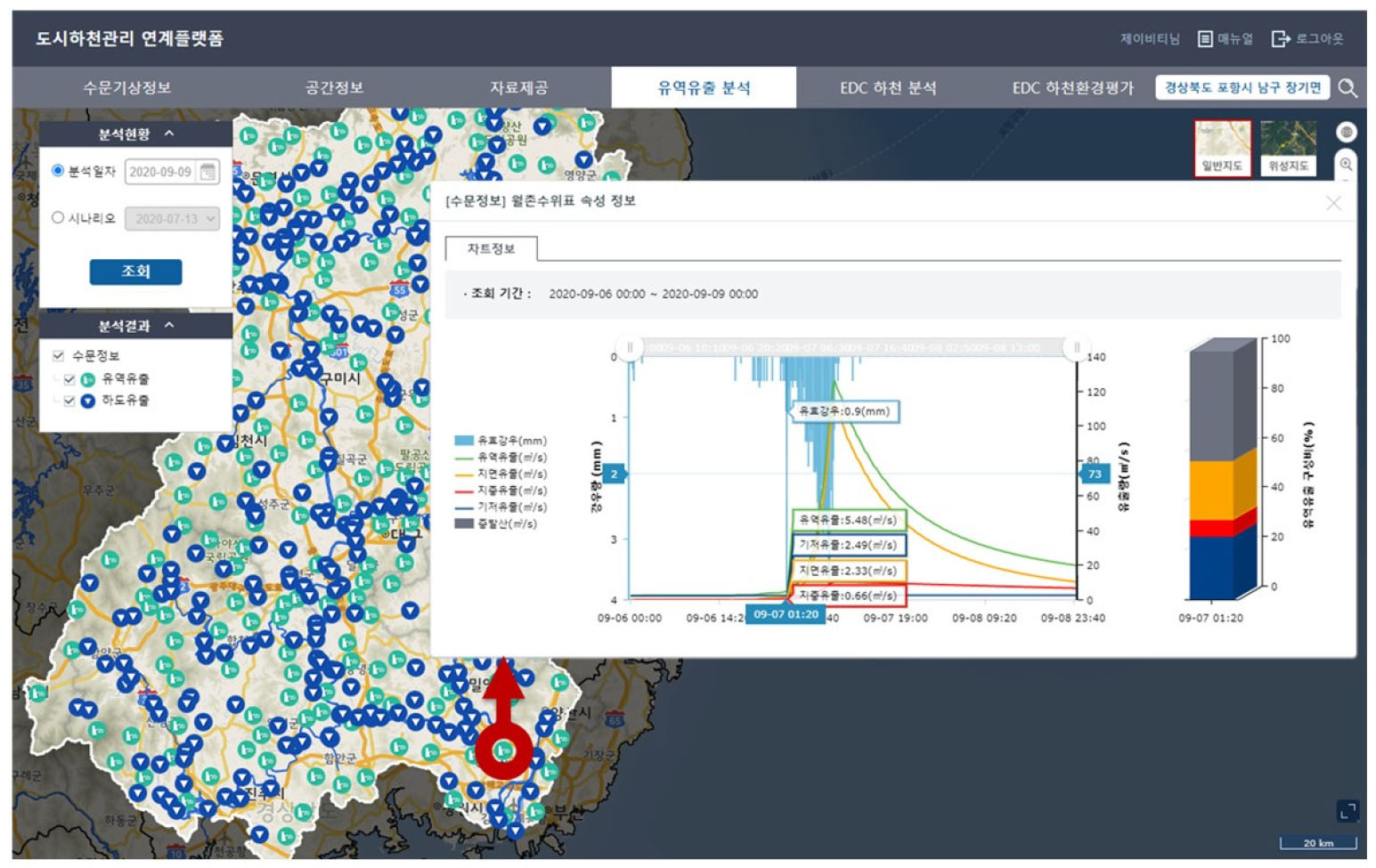

유역유출 분석결과는 입력정보 구성 시 사용한 유역 정보와 하도 정보를 기반으로 도출된다. 따라서 각 유역과 하도의 유출점을 기준으로 사용자가 설정한 분석기간 동안의 분석결과가 계산되고, 계산된 결과는 데이터베이스 내에 저장되어 연계플랫폼을 통해 제공된다. Fig. 3은 데이터베이스에 저장된 유역유출 분석결과를 연계플랫폼을 통해 표출하는 그림으로, 좌측 상단의 분석일자를 선택하는 경우 그림과 같이 지도위에 분석결과에 나타나 있는 아이콘으로 표시된다. 그림에서는 붉은 동그라미로 표시된 월촌 수위표 유역유출 점을 선택했을 때 나타나는 팝업창을 나타낸다. 유역유출에 관한 결과는 그림과 같이 강우와 유출정보의 시계열 정보를 나타내는 그래프와 그래프 내 사용자의 마우스 위치에 따른 해당 일자의 유출 구성비를 나타내는 막대그래프로 표현된다.

/media/sites/kwra/2021-054-01/N0200540106/images/kwra_54_01_06_F3.jpg
Fig. 3

Watershed runoff analysis result

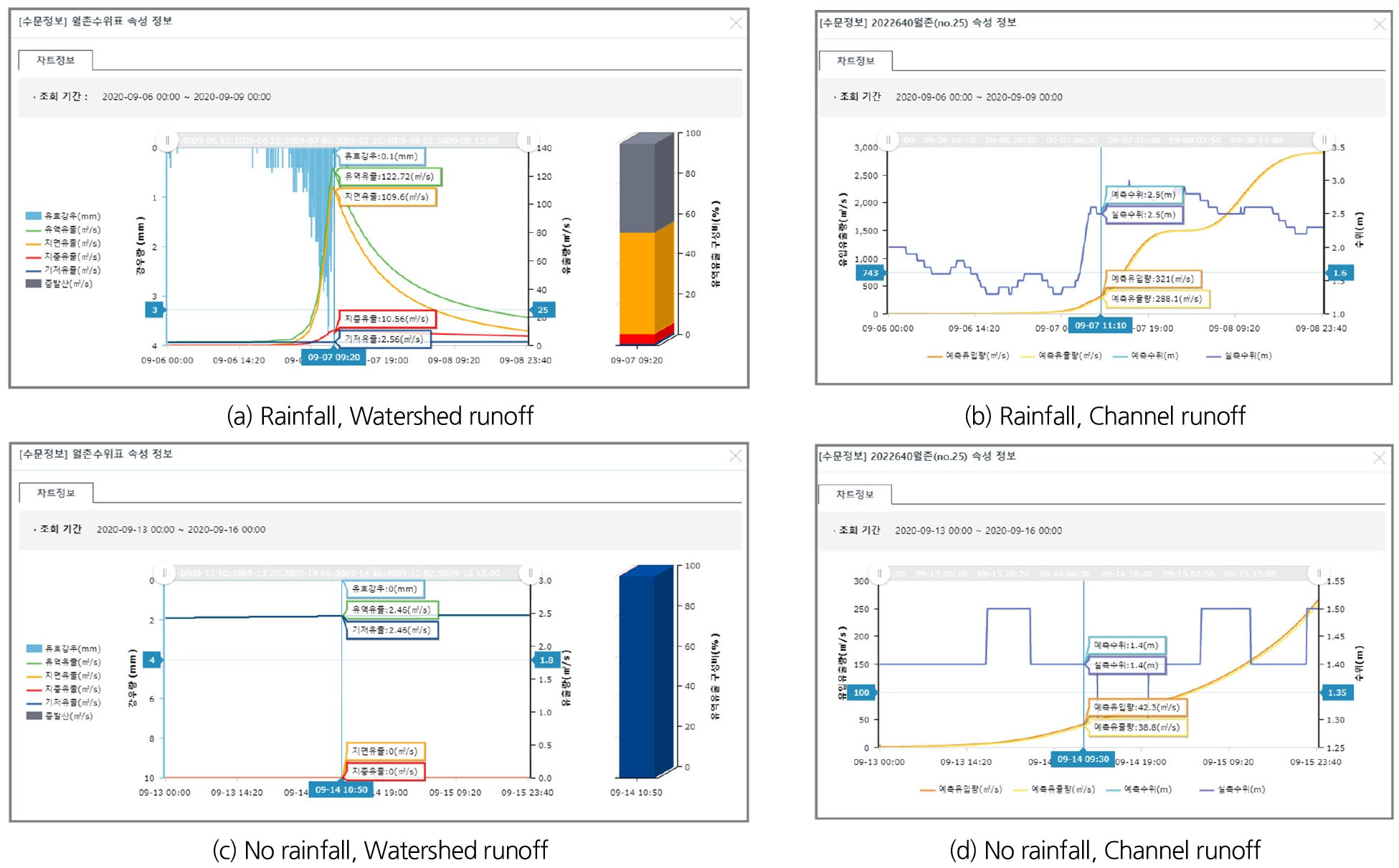

Fig. 4는 유역유출 분석으로부터 도출된 강우 상황별 유역 및 하도 유출 분석 결과를 비교하는 그림을 나타낸다. Fig. 4(a) and (b)는 강우가 발생한 상황을 나타내고, (c)와 (d)는 강우가 없는 상황에 대한 분석결과를 나타낸다. 또한, (a)와 (c)는 유역 유출정보를 제공하고, (b)와 (d)는 하도 유출정보를 수위와 유입 및 유출량 시계열 정보로 제공한다.

유역유출을 나타내는 (a)와 (c) 중 (a)는 강우가 발생한 경우 유역유출 결과로, 강우가 발생함에 따라 해당 유역유출 점에서 다량의 지면 유출과 소량의 지중유출이 증가하면서 전체 유역유출량이 증가하고, 이후 강우가 줄어듦에 따라 유출량이 서서히 줄어드는 것을 확인할 수 있다. 또한, 우측 유역유출 구성비 막대그래프는 Fig. 3과 비교하였을 때 지면 유출이 증가하면서 상대적으로 기저 유출량이 현저히 낮아진 것을 확인할 수 있다. 이에 반해 강우가 없는 상항인 Fig. 4(c)는 일반적인 기저 유출량이 총 유역유출량으로 변화량이 미비한 것을 알 수 있으며, 우측 유역유출 구성비에서도 기저 유출이 대부분을 차지하는 것을 확인할 수 있다.

하도유출을 나타내는 Fig. 4(b) and (d)에서 강우가 없는 상황에 대한 분석인 (b)에서는 강우가 증가한 일자에서부터 수위가 3 m에 근접하게 증가하는 것을 확인할 수 있으며, (d)에서는 1.4 ~ 1.5 m 사이의 평이한 수위 값을 가지며 적은 변화량을 보이는 것을 확인할 수 있다. 또한, 두 그림에서 나타내는 유입 및 유출량에 대한 값도 강우가 없는 경우에는 300 m3/s에 머무는 반면 강우가 발생한 경우 3,000 m3/s까지 증가하는 것을 확인할 수 있다.

/media/sites/kwra/2021-054-01/N0200540106/images/kwra_54_01_06_F4.jpg
Fig. 4

A Comparison of watershed runoff analysis results

2.3 하천흐름 분석 모듈

2.3.1 하천흐름 분석 모델

본 연구에서는 하천흐름 분석을 수행하기 위하여 미공병단에서 개발한 HEC-RAS 모형을 사용한다. HEC-RAS 모형은 자연하천이나 인공하천에서의 정상류 상태의 점변류 수면곡선을 계산할 수 있을 뿐만 아니라 부정류, 유사현상 해석 기능까지 제공하는 종합 하천 해석 모형이다. 본 연구에서는 해당 모델을 열계하여 EDC 주변 하천 흐름 분석을 수행한다.

2.3.2 분석 모듈 입력 정보 구성

본 연구에서는 최종적으로 EDC 세물머리 지역의 도시유출 분석을 목적으로 한다. 따라서 Fig. 2(b)와 같이 대상 지역에 접하는 맥도강과 평강천 그리고 해당 지역에 영향을 줄 수 있는 서낙동강과 낙동강을 대상으로 모듈의 입력정보를 구성한다. 하천흐름 분석 모듈 입력정보는 크게 하천망, 경계조건 그리고 강우 정보로 구성된다.

하천망 자료는 변하지 않는 자료로, 분석 하천에 대한 지형정보를 포함한다. 본 연구에서 하천망 정보 중 하도지형 정보를 구축하기 위하여 국토교통부의 낙동강 하천기본계획(MOLIT, 2013) 및 서낙동강수계 국가하천 기본계획(MOLIT, 2012)을 이용하였다. 지형정보의 부족한 부분은 DEM (Digital Elevation Model)을 이용하여 보완하였다. Fig. 5는 대상 하천들의 수리 특성에 따라 간략화한 서낙동강 수계 하도망을 나타낸다. 해당 모형을 기반으로 좌표 정보를 연계하여 기본 수계 하도망 정보를 구성하고, 횡단측석과 하도망의 연장 정보를 추가하여 하도망 정보를 생성하였다.

/media/sites/kwra/2021-054-01/N0200540106/images/kwra_54_01_06_F5.jpg

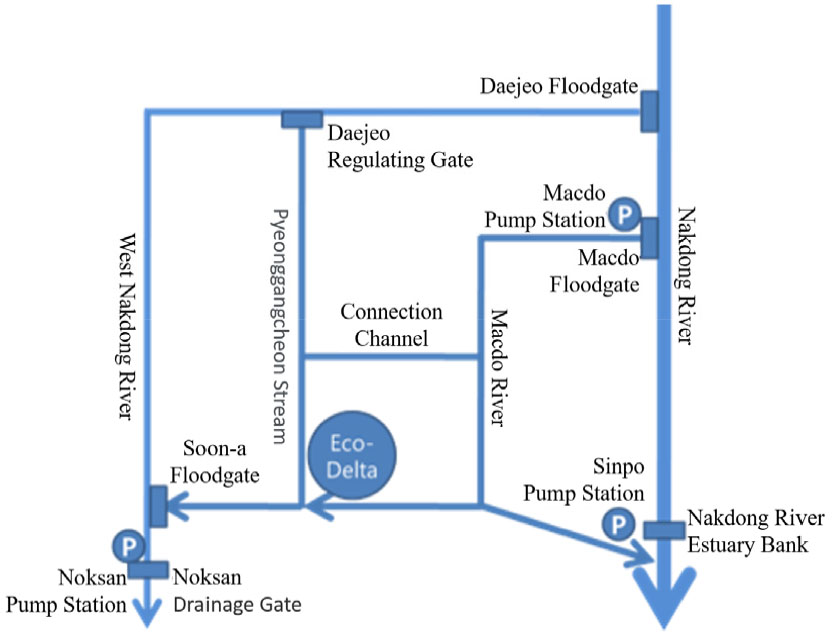

Fig. 5

West nackdong river hydrosphere stream network

두 번째 입력정보는 경계조건으로 하구둑, 수문 그리고 펌프장 정보를 포함한다. 하구둑 정보에는 낙동강 하구둑과 서낙동강 하구둑 정보가 포함된다. 하구둑은 하천기본계획의 계획홍수위 등의 정보에 따라 개폐 조건을 수립하였다. 분석영역 내에는 맥도강 및 평간천과 서낙동강을 분리하기 위한 순아수문과 대저제수문 그리고 서낙동강과 맥도강에 환경용수를 공급하기 위한 대저수문과 맥도수문이 있다. 끝으로 펌프장이 경계조건에 포함되는데, 분석지역에는 하천으로부터 남해나 본류로 토출하는 녹산 펌프장, 신포펌프장 그리고 맥도펌프장이 있다. 또한, 낙동강 시작점에 대한 수위 및 유출정보는 유역유출 결과를 기반으로 적용하여 입력자료를 구성하였다.

끝으로 강우 정보는 유역유출에서 사용한 강우 정보와 동일한 정보를 분석 대상 지역에 한하여 반영하였다.

앞서 설명한 자료를 바탕으로 본 연계플랫폼 내 하천흐름 분석 모듈에서는 HEC-RAS에 사용할 입력자료를 구성하고, 해당 입력자료를 기반으로 HEC-RAS를 구동하게 된다. HEC-RAS를 통해 도출된 결과 파일은 연계 모듈을 통해 분석되어 데이터베이스에 적재되어 연계플랫폼 내에서 표현된다. 하천흐름 분석결과는 다음에서 설명한다.

2.3.3 분석 결과 표출

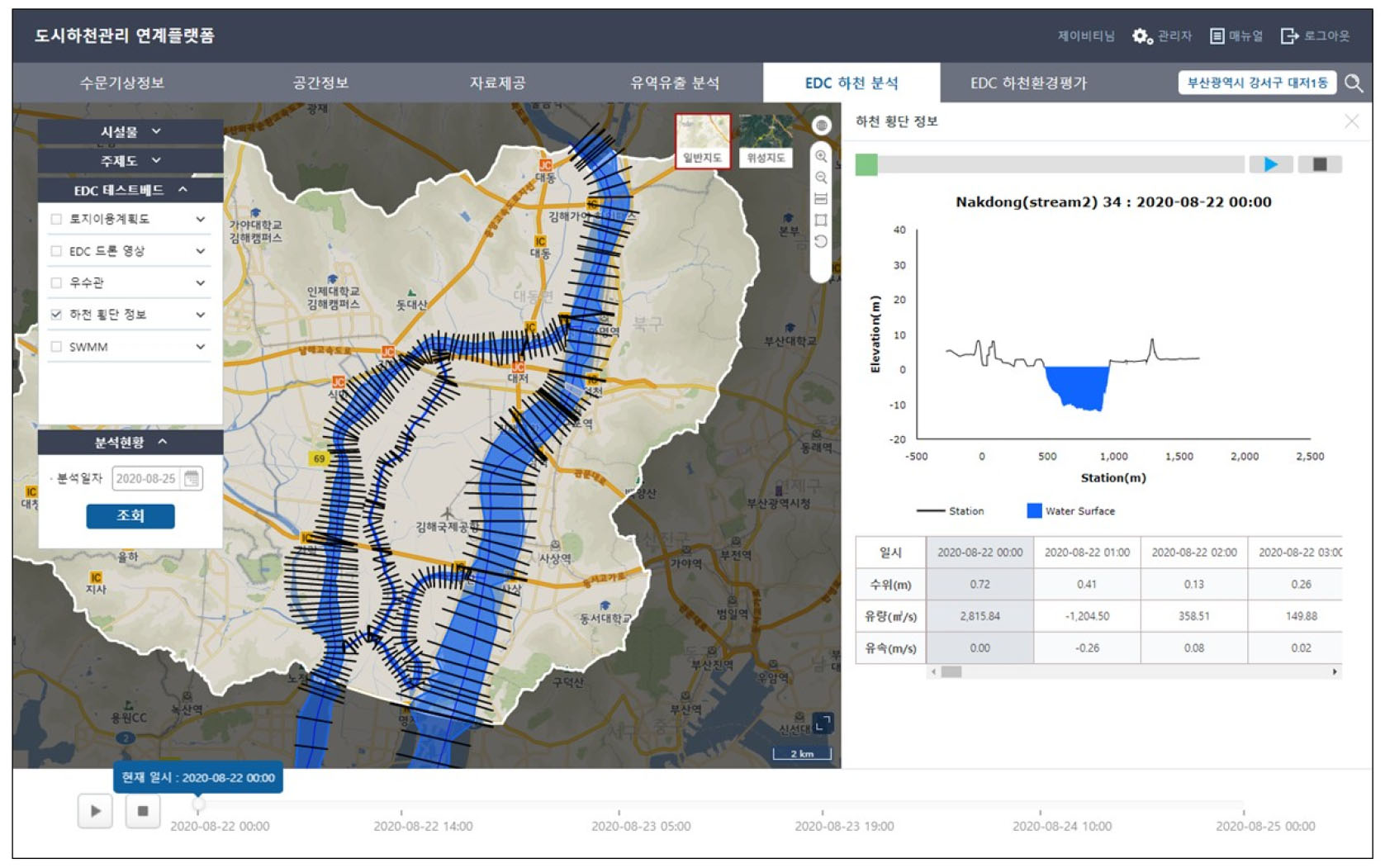

하천흐름 분석결과는 입력정보로 사용한 단면 정보를 기반으로 Fig. 6과 같이 화면에 표출된다. 따라서 하천흐름 분석의 결과는 그림과 같이 하천 단면에 따라 도출된다. 데이터베이스에 저장된 분석결과는 그림과 같이 단면에 하천 수위 정보로 수표면적을 구성하여 제공하며, 하천단면을 선택하는 경우 그림 우측과 같이 하천 단면의 수위 그래프와 수위, 유량 그리고 유속 정보가 표로 제공된다. 그림 하단과 우측 상단에 위치한 애니메이션 바는 시간의 흐름에 따라 하천 단면 수위와 지도의 수표면적이 변화하는 이미지를 제공한다.

본 분석에서 도출되는 하천 단면 별 수위는 본 연구의 최종 목표인 도시유출의 입력자료 중 관망 출구의 수위 정보로 이용된다.

/media/sites/kwra/2021-054-01/N0200540106/images/kwra_54_01_06_F6.jpg
Fig. 6

River flow analysis result

2.4 도시유출 분석 모듈

2.4.1 도시유출 분석 모델

도시유출 분석을 위해 본 연구에서는 미국 환경보호청에서 만든 EPA SWMM을 분석 모델로 채택하였다. EPA SWMM은 강우-유출-지표면 유출 시뮬레이션 모델로, 도시유역의 강우로 인해 발생하는 지표면 유출, 지하수 및 증발 등 수문학적 특성과 관수로 및 개수로 등 관망 및 하천에 대한 유출량을 예측하는데 사용할 수 있는 모델이다.

2.4.2 분석 모듈 입력 정보 구성

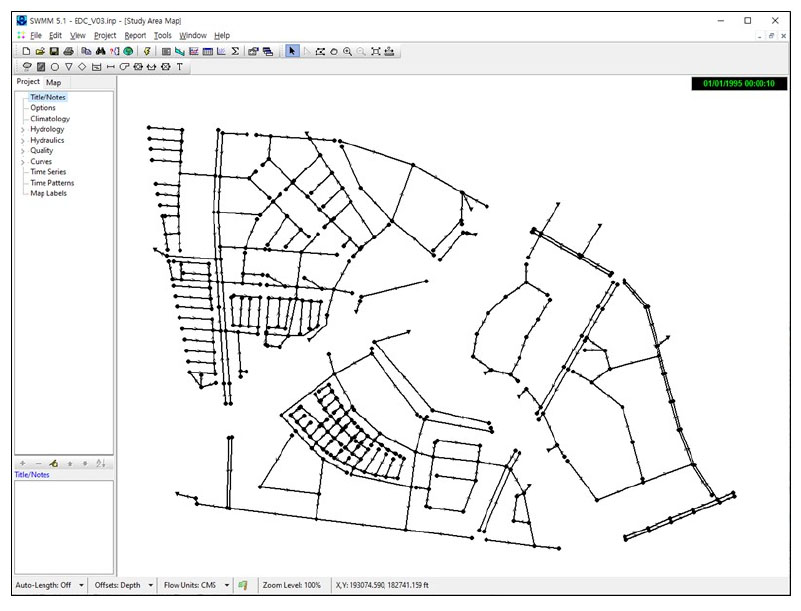

도시유출 분석의 대상 영역은 EDC 지역 중 Fig. 2(c)의 세물머리 지역으로 한정한다. 현재 대상 영역의 우수관망 및 맨홀에 대한 위치 및 정보는 EDC 설계서 및 도면을 기반으로 Fig. 7과 같이 구성하였다. EPA SWMM의 입력정보는 하나의 input 자료로 구성이 되며, Table 1에 제시되어 있는 51가지 항목에 대한 정보를 기반으로 생성한다. 본 연구에서는 해당 표에 제시된 옵션 중 음영처리 되어 있지 않은 항목들의 옵션으로 입력자료를 구성하였다.

Table 1.

EPA SWMM input file options

Section Name Discription Section Name Discription
TITLE Name of simulation XSECTIONS Pipe structure inforamtion
OPTIONS Analysis options LOSSES Pipe leak rate definition of manhole loss factor,
flap gate, etc.
REPORT Select items for reporting TRANSECTS -
FILES Select files using to input file and
storing to output file
CONTROLS Define whether pumps and regulators are
regulated at specific nodes and links based on
simulation time and conditions
RAINGAGES List of raingages POLLUTANTS Pollutant definition
EVAPORATION Information of evapotranspi-ration amount LANDUSES Land use definition by watershed
TEMPERATURE Daily tempoerature, monthly shift, etc. COVERAGES Percentage definition by type of land use in
the watershed
ADJUSTMENTS Temperature detail LOADINGS Pollutant information definition by watershed
SUBCATCHMENTS Information of subcatchment BUILDUP Defines the rate at which pollutants accumulate
on different lands during rainfall
SUBAREAS Pervious/impervious infor-mation for
subcatchments
WASHOFF Defines the speed at which pollutants are
washed off other lands during rainfall
INFILTRATION Permeation parameter about subcatchments TREATMENT The degree to which pollutants are introduced
and treated at a specific node
LID_CONTROLS Low Impact Development information INFLOW Water and pollutant inflow information from
a sluice gate on a specific node
LID_USAGE LID connection information definition for
subcatchments
DWF -
AQUIFER Supplies parameters for each unconfined
groundwater aquifer
RDII Definition of flooded/inflow hydrograph
according to rainfall at a specific node
GROUNDWATER Supplies parameters that determine the rate of
groundwater flow
HYDROGRAPH Define parameters that determine infiltration/
inflow according to rainfall
GWF Groundwater flow equation CURVES -
SNOWPACK parameters that govern how snowfall
accumulates and melts
TIMESERIES Time series data definition
JUNCTIONS Identifies each junction node such as manhole PATTERNS -
OUTFALLS Nodes located at the boundary of the final
downstream
MAP Map area and unit information
DIVIDER nodes where two pipes are connected to
distributed the flow
COORDINATES Node coordinate information
STORAGE Storage nodes VERTICES Link coordinate information of vertex point
CONDUITS Pipe, link definition POLYGONS Watershed coordinate information
PUMPS Drainage links SYMBOLS Rain gauge location information
ORIFICES Link information to control flow with orifice links LABELS Label location
WEIRS Link information such as bank (reservoir) BACKDROP Background image coordinate information
OUTLETS Drainage system outlet flow control
link information

입력자료는 대상지역인 EDC가 구축 진행중이기 때문에 EDC 초기 설계서를 기반으로 유역, 맨홀 그리고 우수관망 정보를 구축하였다. 강우 정보는 우량계를 설정하여 유역별 설정된 우량계의 강우 정보를 반영하였다. 본 연구에서는 분석영역이 국소지역이기 때문에 하나의 강우 정보를 이용한다. 강우 정보는 시계열 옵션 내에 우량계 설정 정보를 기반으로 구축하였다. 본 연구의 대상지역을 EDC 세물머리 지역으로 한정 지음에 따라 상위지역과 연결되어있던 관망은 출구점으로 가정하여 진행한다.

본 연구에서는 앞서 설명한 입력자료를 바탕으로 연계플랫폼 도시유츌 분석 모듈에서 EPA SWMM의 Input 파일을 생성하고 시뮬레이션 수행 명령을 통해 분석을 수행한다.

/media/sites/kwra/2021-054-01/N0200540106/images/kwra_54_01_06_F7.jpg
Fig. 7

Urban runoff analysis model

2.4.3 분석 결과 표출

도시유출 분석 결과는 입력정보로 사용된 맨홀과 우수관망 자료를 기반으로 지도위에 도출되며, EPA SWMM은 맨홀, 관망 그리고 유역별로 각각 Output 파일을 생성하여 제공하고, 도시유출 분석 모듈에서는 도출된 결과파일을 분석하여 데이터베이스에 적재하는 작업을 수행한다. 관망에 대해 도출되는 정보는 유속, 유심, 유속 그리고 통수능 정보가 있고, 맨홀에 대해 도출되는 정보는 맨홀 수위, 표면 유출량, 유입정보 그리고 월류(overflow) 정보가 제공된다.

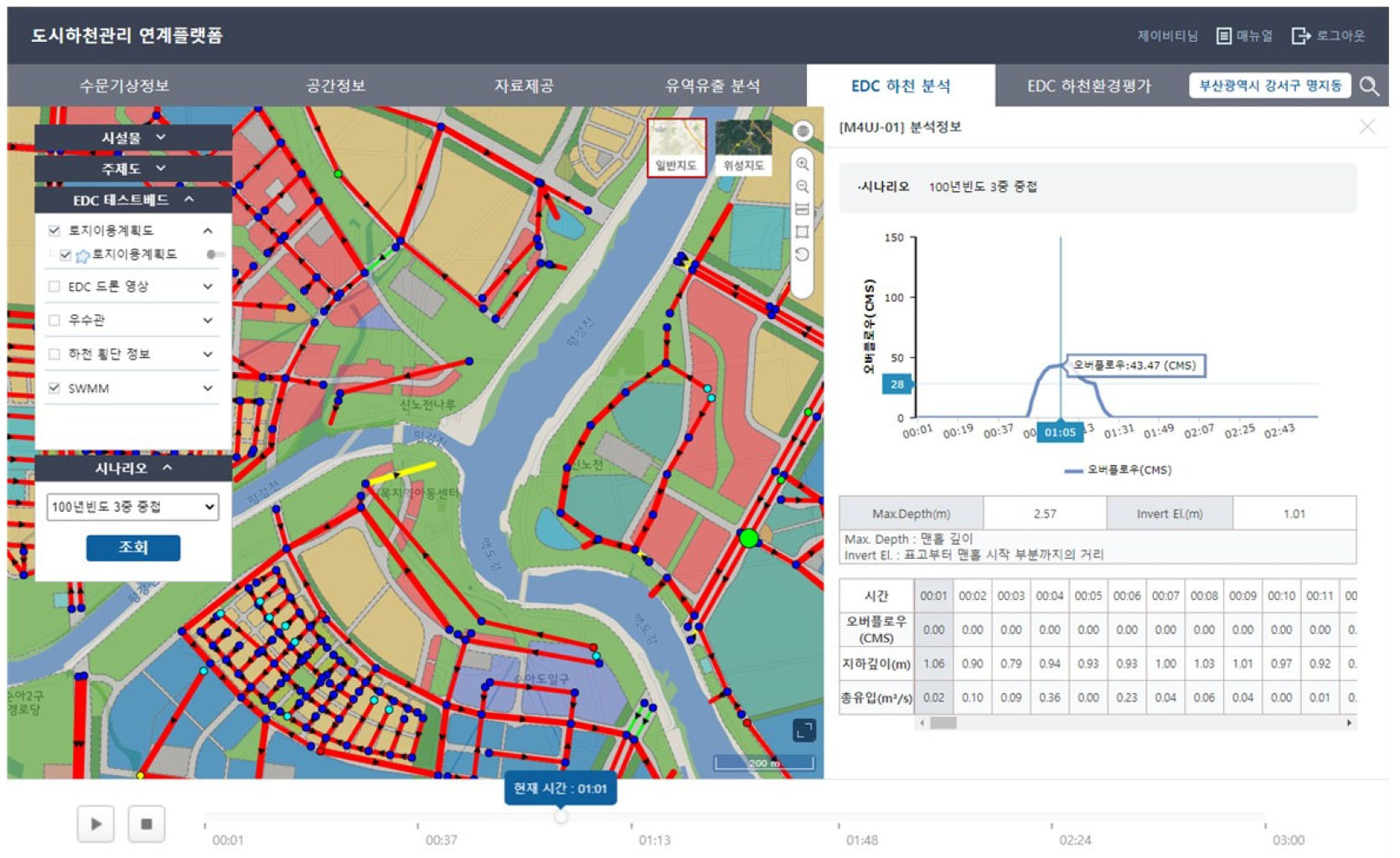

제공되는 정보 중 본 연계플랫폼에서는 Fig. 8과 같이 맨홀과 우수관망에 대하여 월류와 통수능 정보를 지도 위에 표현한다. 지도에서 원은 맨홀을 나타내며, 원의 색은 월류 정도를 나타내는 것으로, 정상인 파란색에서 토출량이 증가할수록 붉은색으로 변하게 된다. 지도에서 선은 관망을 나타내는 것으로, 맨홀과 마찬가지로 정상인 파란색에서 통수능이 참에 따라 빨간색으로 표현하여 제공한다.

또한, 지도에서 맨홀 혹은 우수관망을 선택하는 경우 선택 맨홀은 크게, 선택 관망은 흰색 테두리로 표시하여 선택한 지점을 식별할 수 있도록 제공한다. 선택된 항목에 대해서는 그림 우측과 같이 맨홀은 월류, 우수관망은 통수능 정보가 그래프로 제공되며, 관망과 맨홀의 제원사항과 시간이 지남에 따라 변하는 시계열 정보는 그래프로 표현하여 제공한다.

/media/sites/kwra/2021-054-01/N0200540106/images/kwra_54_01_06_F8.jpg
Fig. 8

Urban flow analysis result

3. 결 론

본 연구에서는 EDC 세물머리 지역에 대하여 도시유출 분석을 수행하기 위하여 서낙동강 지역의 유역유출, EDC 주변 하천의 흐름분석 그리고 해당 지역의 도시유출 모듈을 연계플랫폼 내에 연계 및 개발하였다. 개발된 시스템은 매일 00시를 기준으로 세 가지 모듈에 대하여 분석을 수행하고, 도출된 결과를 데이터베이스에 저장한다. 저장된 결과를 해당 연계플랫폼을 통해 조회할 수 있으며, 애니메이션 기능을 통해 분석 기간동안의 결과 변화를 직관적으로 확인할 수 있도록 제공한다. 현재 버전의 연계플랫폼에서는 실제 환경조건 아래에서 강우 변화에 따른 홍수분석을 수행하였다. 향후 연구에서는 실제 환경조건을 기반으로 사용자가 조건을 변화시켜가며 홍수분석을 수행하도록 연구를 진행해 나갈 예정이다. 향후 이를 통해 가정 홍수 상황을 타개할 수 있는 해결책 제시 및 도시 개발 이전에 사전 시뮬레이션 자료로 활용될 수 있을 것으로 판단된다.
